首頁 > 產品中心 > 注塑機伺服 > 一體化伺服系統
一體機
  • 產品概述
  • 產品參數
  • 產品尺寸
  • 資料下載

一體機

典型應用
產品概述

特點：


1. 加速更快，慣量更小，3倍過載；

2. 力矩系數更大，電流更小，驅動器保壓時間更長；

3. 齒槽轉矩更小，電機平穩性更好，電機噪音更低；

4. 控制精度更高，響應頻帶更高，控制精度更好。



產品參數

1.產品規格



型號

額定電流

額定扭矩

額定轉速

N4G9X-140G28/17XNGY

9

28

1700

N4G11X-140G36/17XNGY

11

36

1700

N4G15X-140G47/17XNGY

15

47

1700

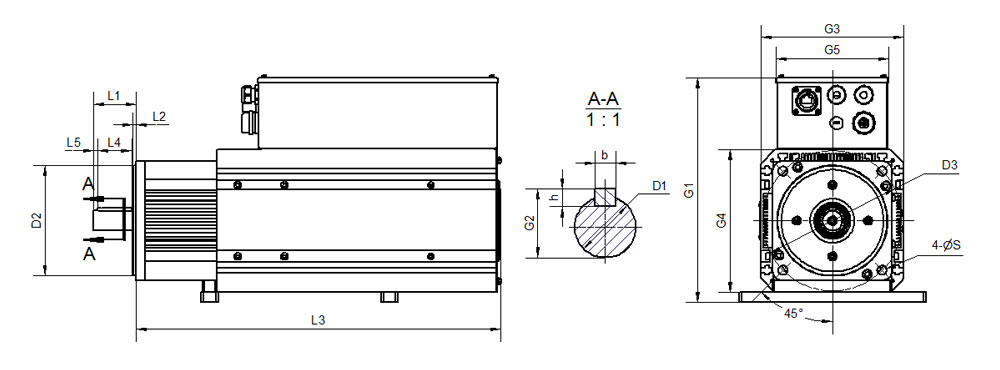

產品尺寸



公差尺寸

一體機類型

D1(mm)

D2(mm)

b(mm)

140

+0.015

+0.002

+0.014

-0.011

0

-0.036



一體機型號

D1

L1

b

h

D2

L2

D3

S

L3

G1

G2

G3

G4

G5

G6

L4

L5

L6

L7

M

T

N4G9X-140G28/17XNGY

Φ24

50

8

7

Φ130

3.5

Φ165

Φ11

429.8

264

27

168

168

133

190

40

5

88

212

M5

Φ11

N4G11X-140G36/17XNGY

469.8

262

N4G15X-140G47/17XNGY

524.8

312




資料下載
